BS-XC多色自動理管機
傳統的自動絡筒機出來的細紗紗管需要人工將其按照不同的顏色、相同的方向分揀整理，同時還要將掉落的整紗和殘留的尾紗篩選出來，再轉入絡筒機或細紗機使用。整個過程現場擺放雜亂，不僅耗工費時，而且勞動強度很高，在當今企業用工困難的情況下，理管工序急需一套自動化的設備來實現。
自動理管機的出現解決了這一問題，長嶺BS-XC型多色自動理管機借鑒了國內外的先進技術，通過創新改進，實現了紗管的自動化處理。該設備的使用，將減少紡織企業紗管的周轉流程，提高企業生產管理效率。
BS-XC 型多色自動理管機可以將自動絡筒機出來的不同顏色細紗管自動分色，同向整理，整紗、殘紗自動分離，紗管筐滿后自動換筐，理管時自動統計理管數量。
BS-XC多色自動理管機主要由提升機構、分離機構、送管機構、落管機構、運筐機構、機架及電氣控制系統等幾部分組成。

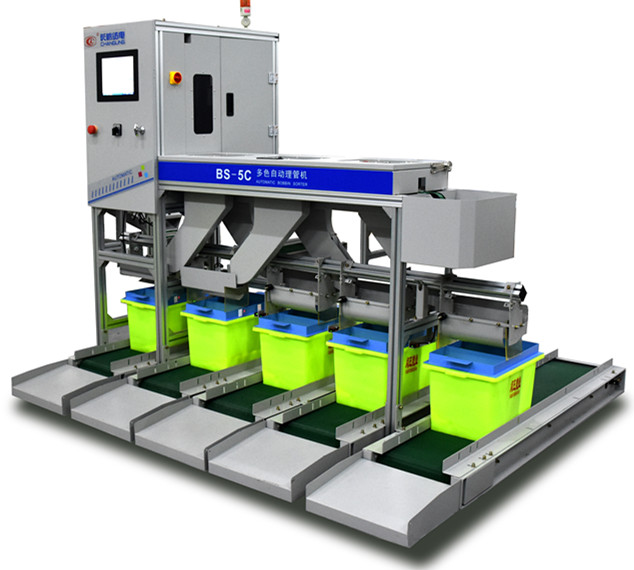

圖1 BS-4C 自動理管機整機效果圖
三、原理及性能指標
BS-XC自動理管機由提升機構將絡筒機的紗管經由上管皮帶傳送到分離輥，在分離輥的識別區觸控單元控制工業CCD拍攝圖像，并對圖像進行技術處理，與預設的目標紗管進行比較，根據比較和判斷結果，控制氣動執行機構將送管機構上的紗管按照顏色送入不同的通道，最后由落管機構和運筐機構將紗管有序的規整到紗管筐內。同時，有效識別大紗紗管和小紗紗管，并進行分揀入筐。
●分色能力：
BS-3C：1～3色；
BS-4C：1～4色；
BS-5C：1～5色；
●外形尺寸（長×寬×高）：
BS-3C ＜ 1.6 m×1.8 m×1.8 m ；
BS-4C ＜ 1.7 m×1.8 m×1.8 m ；
BS-5C ＜ 2.1 m×1.8 m×1.8 m ；
●紗管規格：180～230mm；
●額定速度：3600根/小時；
●分色準確率：≥ 99%；
●擺管準確率：≥ 99%。
●工作電源：220VAC～50Hz（兩相三線）
●額定功率：＜ 300 W
●氣源壓力：0.4～0.6 mpa
設備安裝布局時, 應根據現場空間尺寸及紗筐的進出方向，選擇左首車（車頭在左）或右首車（車頭在右）進行安裝，同時結合現場工藝選擇最合適的紗管進入方向進行擺放。
