長嶺噴氣織機公司 雒小龍

長嶺紡電自2008年開始進行開發研制CA082噴氣織機，經過近10年的發展，CA082噴氣織機已經形成了系列化產品，可以滿足不同用戶的不同要求，自2018年起，已經可以年產超1000臺各個規格的噴氣織機商品機型。針對江蘇等地區的用戶織物品種變化快的特點，為了適應市場競爭，經過和紡織企業溝通，決定在CA082織機上進行托布桿的人性化設計，既方便紡織企業的應用，應對市場挑戰。

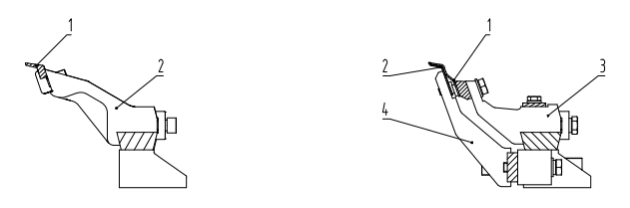

托布桿作為噴氣織機邊撐裝置的重要組成部分，與托布板共同支撐起織口，實現了織口的穩定和連續織造。常規噴氣織機的托布桿如圖1（a）所示，通過托布桿座固定，根據鋼筘前心位置調節其前、后和高、低位置，幅寬方向通常取決于上機筘幅，根據不同的筘幅大小截取不同長度的托布桿，品種更改后必須重新調整其位置，給調試機器、設備維修和備件管理帶來了不便，尤其在色織行業表現的更為突出。色織行業品種更換頻繁，為提高工作效率，降低調機難度和減少備件庫存，對常規托布桿進行了人性化改進后新型托布桿如圖1（b）

新型托布桿分左、右兩段，左側下托布桿固定不動，右側上托布桿重疊于左側下托布桿上，筘幅調整時只需改變重合量，無需調整托布桿前沿相對鋼筘位置，大大的簡化了更換品種后筘幅調整難度和縮短了調試時間。

1托布桿 2托布桿座 1上托布桿 2下托布桿

3 上托布桿座 4下托布桿座

（a）常規托布桿 （b）新型托布桿

圖1托布桿簡圖

新型托布桿利用下置式邊撐托布桿的筘幅調整結構形式，采用上下兩層重疊結構，筘幅調整通過上、下托布桿重疊量大小來改變，從而實現了筘幅的調整，同時托布桿前沿位置按照上置式邊撐托布桿前沿位置設計，右側可移動的上托布桿較左側固定下托布桿前沿退后2毫米左右，這樣既保證了織口的穩定程度不減弱的情況下實現了邊撐筘幅的調整方便。此外左側固定上托布桿和右側可移動下托布桿端頭都設置了V形缺口和左、右托布板斷頭設置的V形突起配合，實現了織口支撐的連續不中斷。

改進后的新型托布桿結構的噴氣織機在江蘇南通地區的色織行業使用后，用戶非常滿意，并自2015年下半年開始配套該地區的紡織企業，截止目前已經出產配置新型托布桿的CA082噴氣織機100多臺，部分老用戶還要求對以前購買的常規托布桿噴氣織機機型進行改造，以方便品種更換，使用更加人性化。我們將把用戶的需求當做我們的目標，持續改進、研發適銷對路的噴氣織機產品，為企業的發展盡自己的力量。
