1 概述
精銳35系列清紗器是長嶺紡電公司專為轉杯紡紗機新型清紗器。精銳35可以和泰坦、日發、精工、淳瑞、蘇拉、新紡、賜來福等主機配套。精銳35A專為新紡主機配套；精銳35B專為經緯JWF1612主機配套。
精銳35系列清紗器采用嵌入式微處理技術設計而成，它用于紡紗過程中清除各種有害紗疵（棉結、短粗節、長粗節、細節、鏈狀紗疵），具有錯支檢測、定長、統計、數據轉存、在線檢查、故障報警、聯網等功能。鏈狀紗疵是指在平紗上出現的連續性幅度、長度較小的紗疵群，是精銳35系列清紗器的新增清紗通道。
2 功能及特點
2.1首創鏈狀紗疵清除功能
2.2采用ARM嵌入式技術，一個處理器處理16/24錠，采樣率高，清除紗疵準確，一致性好
2.3采用絕對測量技術
2.4采用彩色液晶顯示器(320X240)，色彩明亮、視角好
2.5具有接頭處理(驗結)功能
2.6檢測頭采用雙電容檢測方式，檢測精度高、可靠性好、振動噪聲小、使用壽命長
2.7單錠自動增益調整、單錠自動零點補償
2.8具有定長、存儲、分析功能，便于生產管理和工藝控制
2.9數據統計：可提供產量、結頭、紗疵、筒長、質量、效率等統計數據，數據可按單錠形式給出，并可提供相應的累計數據
2.10數據保護功能：采用非易失性FRAM、FLASH器件，可對數據進行永久性保存
2.11具有在線自檢和故障報警功能
2.12具有清紗曲線顯示功能
2.13配備以太網接口，可實現多機聯網，進行計算機現場管理
3 技術指標
3.1 使用溫濕范圍: 5oC～ 50 oC 35%RH～ 85%RH

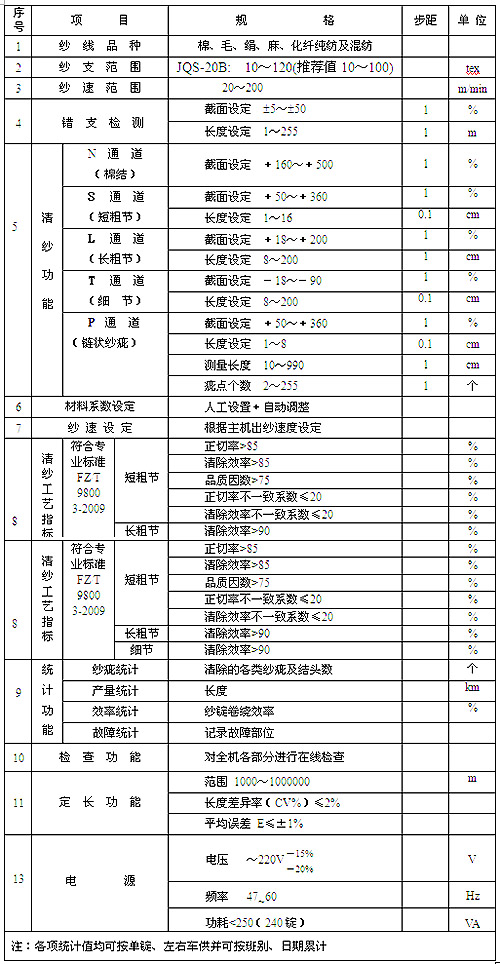

3.2 技術指標：技術指標見下表
4 工作原理
精銳35系列清紗器是一種全數字化、微機化的電子清紗器，采用16/24錠1組的處理模式，具有材料系數自動調整功能，可以按左、右車設定材料系數、紗號；可完成棉結、短粗節、長粗節、細節、鏈狀紗疵五種紗疵的清除；可進行全程錯支檢測、數據統計、數據轉存處理、定長、在線自檢和故障報警；可進行以太網聯網。
精銳35系列由二級ARM微處理器構成，具有32位數據總線和10位A/D，速度快、精度高。上位機由電控箱內的ARM9微控制器組成，下位機若干個處理器中的ARM7微處理器組成，構成一個主從式二級微處理器系統。上位機主要完成機組、紗線品種、清紗門限、定長、班次等數據的設定，數據統計，自檢和故障報警等功能。下位機主要完成多路數據采集，程控增益放大，各種紗疵判斷，發出紗疵清除信號，同時與控制器通訊，完成各種數據傳送。
4.1 控制箱工作原理

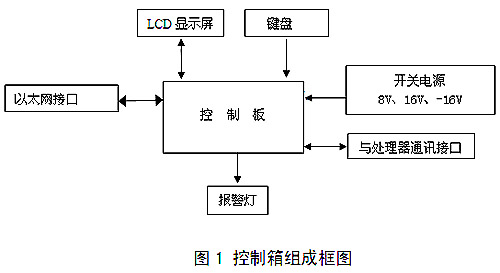

控制箱由三組開關電源和一塊控制板組成，框圖見圖1?？刂葡錇檎麢C提供各種工作直流電源；完成機組、紗線品種、清紗門限、定長、班次等數據的設定；數據統計；自檢；故障報警等功能。
4.2 處理器工作原理

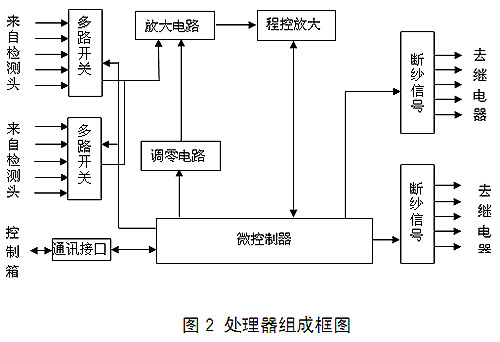

一個處理器可以同時處理24/16錠紗信號。每個處理器主要由紗線信號放大電路、增益控制電路、零點補償電路、微控制器、檢測頭燈驅動電路、繼電器驅動電路、串行通信電路、電壓檢測電路、穩壓電路等組成處理器的作用是把來自檢測頭的紗線信號，通過自動增益控制電路，放大到規定的電平值。紗線信號經A/D變換成數字量，微控制器對紗線信號進行清紗等處理。并且將處理結果通過串行方式送到控制箱。當紗疵達到清除規定時，送出斷紗指令停止喂棉。處理器組成框圖如下（圖2）。
4.3 檢測頭工作原理
精銳35系列檢測頭檢測電路采用電容檢測方式，雙電容結構，采用專用集成電路（ASIC）芯片。這種檢測方式具有穩定性相對較好，可靠性高的特點。
檢測頭的作用是把一根紗線的粗細轉換成電平信號，該電平大小正比于紗線粗細。還可根據規定判斷是否斷紗。
當紗線通過檢測電容時，檢測電容將紗線通過它每一時刻地紗線體積線性地轉換為電容的量，諧振檢波電路又將每一時刻的電容量，經加有高頻振蕩電壓的檢測電路后被轉換為相應的低頻電壓信號，然后經低頻放大輸出到處理器進行比較判別。當通過檢測區的紗線出現紗疵，在檢測頭的輸出端就會出現幅度正比于紗疵截面，持續時間正比于紗疵長度的電信號。此信號經過處理器比較判別，若屬于預定的清除范圍之內，由處理器發出信號，控制喂棉羅拉停止喂棉。
5 應用注意事項
5.1 初始紡紗
開機后按操作說明進行系統設定，并按工藝要求進行運行設定，開機后需預熱30分鐘才可紡紗。
5.2 檢測頭燈狀態和按鈕使用
燈的狀態：檢測頭上的指示燈為紅綠雙色燈，紅燈是用來指示紗線運行狀況，綠燈用來指示清紗器要求斷紗情況，綠燈亮時，清紗器發出斷紗指令要求主機斷紗，和轉接電纜上繼電器共同動作，若要求斷紗每次綠燈亮大約3～5秒鐘。
紅燈：紅燈是用來指示紗線運行狀況，紅燈指示可分以下幾種情況，無紗時常亮；紡紗時紅燈滅；投紗時紅燈閃亮，中閃（每秒約2次）；當有錯支時紅燈快閃（每秒約8次）；定長到時慢閃（每2秒約1次）。
綠燈：當紡紗時需要斷紗時，若要求斷紗每次綠燈亮大約3～5秒鐘。
按鈕：有兩個作用：一是用于清除定長（定長開關開時）；二是強行調零，將副增益初始化，清除錯支狀態。按鈕按住后，大約5秒后紅燈開始快閃，而且紅燈快閃未結束，此時松手，實現按鈕第一個功能。按住按鈕后，大約5秒后紅燈開始快閃，直到快閃結束，此時松手可實現按鈕第二個功能。
5.3 鏈狀紗疵功能
鏈狀紗疵是指在平紗上出現的連續性幅度、長度較小的紗疵群，是精銳35系列清紗器的新增清紗通道。
設定門限定義：每個小紗疵的幅度設定，單位為“%”；每個小紗疵的長度門限，單位為“cm”；設定長度小紗疵的個數，單位為“個”；設定長度，單位為“cm”。例如某用戶將鏈狀紗疵的門限設為：100%、1cm、10個、100cm，表示在100cm長的紗線里，如果有幅度大于100%、長度大于1cm的紗疵多于10個就發一次斷紗信號，統計一個鏈狀紗疵。
5.4 材料系數設定
材料系數的定義與實驗室儀器一致，在設置時可根據紗線回潮率、車間溫濕度適當調整，濕度越大材料系數越大。因為機器本身有自動增益調整,所以當變化不太大時不需調整材料系數。
在標準情況下，材料系數C的計算公式為：C=C1×M1+C2×M2+…+Cn×Mn.例如JC65/35的材料系數為 C=3.5×65%+7.5×35%=4.9。
材料系數還可通過的“系統檢查”中的“5讀增益”獲得，以80為中心，如果大多數值偏大（與80比），當前材料系數設定偏小，需要將材料系數調大；如果大多數值偏?。ㄅc80比），當前材料系數設定偏大，需要將材料系數調小。如果某錠增益為00，則說明該檢測頭靈敏度偏小，如果某錠增益為FF，則說明該錠檢測頭靈敏度偏大。
5.5 質量與效率問題
當轉杯紡機安裝精銳35系列清紗器后生產效率肯定會降低。在目前情況下，如何在保證產量的情況下兼顧質量是紡織企業普遍關注的問題。首先，和環錠紡相比較短粗節和棉結不宜過嚴，轉杯紡紗線的結構本質上不同于傳統的環錠紡紗的結構。轉杯紡紗線的棉結趨向于紡成實芯紗體，而不是像環錠紡紗那樣遺留在紗線表面，與紗線表面的棉結相比，嵌入的棉結對人眼來講更不易察覺。所以根據紗疵在織物上對人視覺的影響，有的紗疵雖然達到了清除門限，但沒有必要清除。其次，不同的企業根據自己的配棉、紡織工藝、設備狀況、值車工水平等因素設定不同的門限，比如有的企業依據自己的實際狀況比較關注長粗節，那么就要將長粗節門限設定的嚴一點，其它門限可以相對松一點。最后，可以根據清紗器的統計數據進行有目的設定清紗門限，將清紗器統計的百萬米紗疵數控制在一定范圍內，在保證產量的情況下控制質量。
5.6 接頭問題
安裝精銳35系列清紗器后接頭問題顯得尤為重要，要堅決杜絕清除掉一個小紗疵而接一個大接頭，而形成接頭紗疵。
5.6.1 轉杯紡紗接頭的特點&
