1. 概述
紡織企業所用并紗機具有單錠合并二根或三根紗線的能力，用以增加紗線的強力和捻度。天紡機生產的FA716/FA716A并紗機除合并二根、三根紗線外，還可以合并四根紗線，且可以擴展。FA716/FA716A采用單錠變頻控制技術啟動/關閉并紗機，通過變頻器的速度設定運行并紗機，使得FA716/FA716A具有良好的控制特性。另外，F(xiàn)A716/FA716A通過不同的合并根數配置不同的紗路配置，使得FA716/FA716A獲得優異的產品質量。
斷紗檢測器用于發現并紗機運行中的紗線的斷頭。當斷頭發生時，并紗機應停機，等待值車工捻接并啟動該錠。并紗機并紗時，如果某根紗線斷頭，該錠應停止運行。如不能停下來，錠紗就會出現缺股現象并影響紗線的支數、強度、捻度等，成為廢紗。長嶺紡電生產的DJ-1/1A斷紗檢測器是專為天紡機生產的FA716/FA716A并紗機配套的斷紗檢測器，它提供了與FA716/FA716A相適應的支數、速度、并紗根數等要求，并為用戶提供了最短的尾紗要求。
2. 主要功能及技術指標
2.1 功能
當并紗機合并根數中有一根斷頭時，迅速停車，并夾持未斷之紗。
2.2 適合合并根數
標準配置3根，最少2根，最大4根。
2.3 適合配置錠數
按節配置，每節4錠，標準配置36錠，最大60錠。
2.4 適用支數范圍
40Nec-176Nec
2.5 尾紗長度
最大紗速900m/min時，尾紗長度不大于600mm。
2.6 適用機型
DJ-1適用FA716，DJ-1A適用FA716A。
2.7 工作環境
溫度 +10℃～+40℃
濕度 90%RH
2.8 可靠性
檢測頭、處理器 MTBF≥36000h
電源箱 MTBF≥12000h
夾持器 MTBF≥30000h
3. 產品組成及各部分的作用
DJ-1/1A斷紗檢測器由電源箱、處理器、檢測頭、夾持器、電纜及成套安裝件組成。標準36錠DJ-1由一臺電源箱、9個處理器、108個檢測頭、36個夾持器組成；標準36錠DJ-1A由一臺電源箱、9個處理器、9個檢測板、108個檢測頭、36個夾持器組成。
3.1 檢測頭（檢測板）
檢測頭由壓電傳感器和檢測電路及紗線開關等組成，壓電傳感器感應紗線的運行和斷頭，檢測電路完成紗線的斷頭識別，紗線開關用于控制這個紗線斷頭的開/關。
3.2 處理器
每個處理器處理4錠、12根紗線（標準3并），同時處理，響應最快。主處理器采用89c52單片機，由8255對紗線根數進行擴展，采用獨特的時序控制技術保證硬件、軟件的同步，極大地提高了可靠性。
3.3 電源箱
電源箱提供處理器和檢測頭及夾持器所需的穩壓電源+7.5V，+15V，-15V，+24V。
4. 簡明使用方法
DJ-1/1A安裝完成后，按以下步驟進行簡易檢查。故障診斷亦可參考如下方法。
4.1 電源檢查
合上電源箱上的電源開關，電源箱上的各電源指示燈亮，各電源值應滿足使用說明書的要求。
4.2 檢測頭狀態檢查
檢測頭上的指示燈，綠色表示斷紗，紅色表示關閉。通過按壓檢測頭上的開關可切換。
當綠色燈亮?xí)r，觸摸檢測頭上的過紗環，綠色燈能滅或閃亮，表示靈敏度正常。
正常使用時，應通過開關使指示燈切換到綠色狀態。
4.3 處理器狀態檢查
對處理器上的某一錠，把3只檢測頭的指示燈切換到紅色，在無紗的情況下，啟動并紗機上的啟動開關，使槽筒旋轉，超過3min應不停機；在機器正常運轉下，把任一檢測頭的指示燈由紅切換到綠應停機，夾持器應動作。
4.4 使用方法
根據合并根數的情況，開啟對應的檢測頭，啟動并紗。當紗線斷頭時，夾持器夾持未斷之紗，并停機，等待值車工捻結并重啟。
5. 國內外同類產品對比

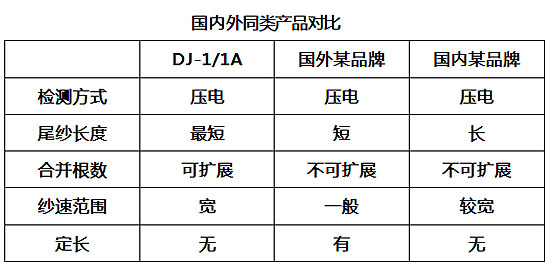

目前，國外較先進的并紗機斷紗檢測器的主要優點是：壓電式測量，采用微處理技術，性能好，可靠性高，并紗支數可達120Nec，分級處理，但價格昂貴。國產壓電式斷紗檢測器，處理器采用數字式硬件方式，最高并紗支數可達134Nec，但可靠性低，并紗根數錠數配置固定，不易擴展。長嶺紡電DJ-1/1A斷紗檢測器的主要性能指標均處于優先水平，某些項目 達到或超過了國際先進水平。 下表列出了國內外的斷紗檢測器對比情況。
定長功能的設置因并紗機的結構而異，天紡機的FA716/FA716A并紗機由于是單錠變頻，定長功能由變頻器完成，對DJ-1/1A無此要求。
6.斷紗檢測器的發展方向
隨著并紗機朝著高速、高支數及多并的方向發展，斷紗檢測器也隨著并紗機的發展而發展。高速運行的并紗機大大提高了并紗機合并的運行速度，提高了生產效率，降低了生產成本。為提高并紗機筒紗（產品）的質量、紗線的強力、捻度等質量指標，并紗機勢必朝著多并的方向發展。目前市場上已出現了超越3并的并紗機，天紡機也正在研制高達16并的并紗 機。多并的出現，為并紗機提供了合并超高支數紗線的可能，F(xiàn)A716/FA716A已經可以合并176Nec的長絨棉紗線，正在研制的并紗機將達到220Nec。為適應新型并紗機的發展，斷紗檢測器也必將隨之發展。采用壓電測量的斷紗檢測器為適應并紗機高速發展的要求必須使用適合更寬速度的算法，以確保斷紗檢測器的可靠性。為適應多并的發展要求，應采用新的處理機制，有效地降低成本。為適應高支紗的要求，必須提高壓電陶瓷的靈敏度及檢測精度?？傊?，斷紗檢測器的發展是隨著并紗機的發展而發展的，高速、多并、高支紗的應用必將為斷紗檢測器提供更大的發展空間。
7. 結束語
DJ-1/1A斷紗檢測器已成功在安徽華茂公司使用，并安裝多臺。經過近五年的使用，用戶反映可靠穩定、性能良好，特別是尾紗很短，完全可滿足使用要求。本文意在介紹DJ-1/1A斷紗檢測器的適用機型、主要功能和技術指標、產品的組成和各部分的作用、簡明使用方法、國內外同類產品對比以及斷紗檢測器的發展方向。使關心斷紗檢測器的朋友對長嶺DJ-1/1A 斷紗檢測器有更深入的了解。
