2.2 檢測頭靈敏度的測量及調整
2.2.1檢測頭靈敏度的測量
    調整好零點后，不要拔掉檢測頭，緊接著還需要測量檢測頭靈敏度。調整靈敏度時要用到投絲架（在購買電清時已配套提供），也可用φ0.128mm～φ0.14mm的漁線代替。
    靈敏度就是檢測頭零點在投絲前后的變化量。檢測頭在調整好零點后，在三用表上讀一下目前的零點值。
    若此時的零點值為－88mV，將絲投入檢測槽底部，這時再讀一次三用表，假如讀數為－128mV，投絲前后零點的變化量為40mV，這個40mV就是該錠檢測頭的靈敏度。
2.2.2  檢測頭靈敏度的調整
    如何判斷這個檢測頭靈敏度是否合格呢？這就需要拿正常的檢測頭來比較。取一錠或幾錠正常的檢測頭，連接到JC－106維修儀上，通電5～10分鐘后，用剛才介紹的方法測出他們的靈敏度，取平均值后作為標準靈敏度，其它檢測頭在調整靈敏度時就可以這個標準為依據，若相差10%以上就要進行調整。假如標準靈敏度是50mV，其它檢測頭的靈敏度需要調整在45mV～55mV的范圍內。

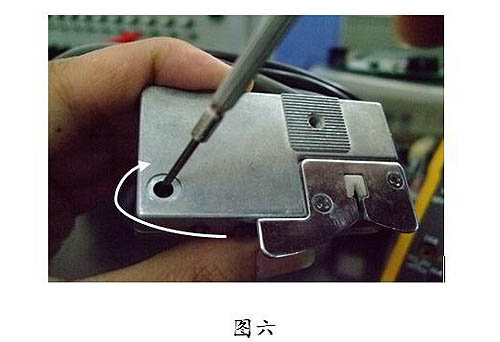

    如圖六所示，調整孔中的靈敏度調整電位器大小可以使檢測頭的靈敏度增大或者減小。順時針旋轉靈敏度調整電位器使靈敏度增大，逆時針旋轉靈敏度調整電位器使靈敏度減小。假若這錠檢測頭是40mV，相差了20%，需要將靈敏度提高5～15mV。可順時針旋轉靈敏度調整電位器，調整電位器后讀一下檢測頭零點在投絲前后的變化量（即靈敏度），若不在滿足范圍內的話，就繼續調整電位器，直到該錠檢測頭的靈敏度與標準值相差在10%之內。
3. S30檢測頭故障處理
    靈敏度過高會造成檢測頭切紗頻繁或者引紗困難，靈敏度過低會造成漏疵；零點偏會造成檢測頭跑紗燈常亮，零點故障會造成檢測頭指示燈不亮等。
    S30檢測頭一般的檢查包括零點，靈敏度，清零按鈕等項目。
3.1 檢查零點和靈敏度
    舉例說明，若該錠檢測頭的零點為－5.43V，靈敏度3570mV，都不正常，尤其是靈敏度嚴重超過標準值50mV，這會使檢測頭跑不起紗。

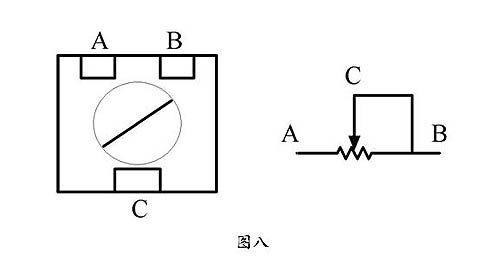

    通過試調靈敏度調整電位器，靈敏度可在20mV～60mV的范圍內可調，3570mV的靈敏度已遠遠超出電位器的調整范圍，這說明該檢測頭的電位器已經損壞。S30檢測頭中的電位器（型號3314J－1－104， 原理圖中位號RP1）為易損器件，一旦有檢測頭被確定為故障頭，應首先檢查電位器是否正常，電位器在檢測頭印制板的背面，見圖七所示：電位器有3個觸點，如圖九中A、B、C三點，用三用表測量電位器A、C兩點的電阻值應在0～110K之間，若不在此范圍內，就需要更換電位器了。
    測量這錠檢測頭電位器的電阻時，發現電位器A、C兩點間的電阻為249K，明顯已經損壞，需要更換。
    由于電位器是貼片器件，與烙鐵的接觸時間不能太長，否則會損壞器件。電位器更換完成后，將印制板裝回外殼中。
    接下來就按前面所介紹的方法調整檢測頭的零點和靈敏度了。
3.2 清零按鈕的檢查
    在零點調整正常后，按動檢測頭上的清零按鈕，三用表上的零點應顯示有2V～2.4V左右的電壓，若不在這個范圍，則需更換按鈕；如果按鈕的手感不好，無彈性或者彈性差，也需更換該按鈕。該按鈕的型號為TS1189－3。
3.3 其他項目的檢查
3.3.1電源的檢查

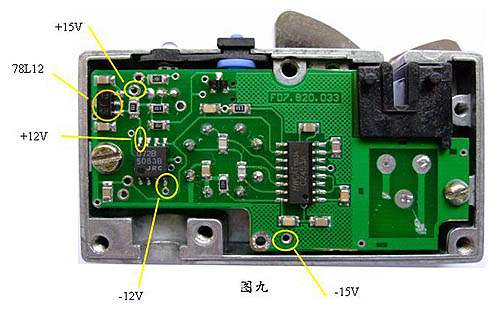

    如果檢測頭的零點超過±5V范圍，就要檢查電源是否正常，檢測頭中有4路電源，分別為±15V、±12V，電源的位置如圖九所示。
    如果在+15V處測不到電壓，則應檢查該點是否與外殼短路或者該點與D型插頭的7針是否連通，如圖十所示。
    如果在－15V處測不到電壓，則應檢查該點是否與外殼短路或者該點與D型插頭的2針是否連通，如圖十所示。
    如果+15V正常，+12V處的電壓不在11.7V～12.2V之間，那么就要更換78L12，位置如圖九所示。
    如果－15V正常，－12V處的電壓不在－11.7V～12.2V之間，那么就要更換79L12，位置如圖七所示。
3.3.2檢查檢測頭電纜是否有破損，是否有芯線破損，斷開的情況。
3.3.3檢查2芯電纜插頭中的插針是否容易脫落，D型插頭中導線的焊點是否有脫落。

二、無JC－106維修儀時對S30檢測頭的檢查、維修
    在沒有JC－106維修儀的情況下，只要能給檢測頭提供±15V電源及地線，也可對S30檢測頭進行檢查和維修，下面介紹一下用開關電源供電對S30檢測頭進行維修的方法。

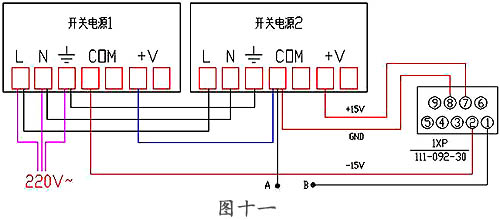

    首先準備兩塊15V的開關電源及一些導線，以及圖一中的D型9針插座，型號為111－092－30，按下圖（圖十一）所示的方法接線。在圖十一中，開關電源1提供－15V，開關電源2提供+15V，開關電源上的標識“L”、“N”、“ ”表示該點接入交流220V的火線、零線和地線；“COM”表示開關電源輸出直流電壓的地線，“+V”表示開關電源輸出的直流電壓。在接線時，將2個開關電源的“L”、“N”、“ ”分別對應連接，并將其中一只開關電源的“L”、“N”、“ ”接入交流220V電源；將開關電源1的“+V”與開關電源2的“COM”連接，這時開關電源1的“COM”即輸出－15V電壓，開關電源2的“+V”輸出+15V電壓，“COM”為±15 V電源的地線。將開關電源1的“COM”接入D型9點插座的2腳，開關電源2的“+V”接入插座的7腳，開關電源2的“COM”接入插座的8腳，這時這個簡易的S30檢測頭檢查、維修裝置就制作完成了。D型9點插座的1腳為檢測頭的零點輸出，我們可以在插座的1腳上焊出來一根導線方便使用三用表測試，在圖十一中將檢測頭接插在插座“1XP”上，“A”點接三用表的黑表筆，“B”點接紅表筆，即可測得檢測頭的零點，繼而可對檢測頭進行零點、靈敏度和清零按鈕等項目的檢查。
    檢測頭零點的調整和靈敏度的測量、調整方法就同前面在JC－106維修儀上所介紹的一樣了。
