1  引言
    電容式條干均勻度測(cè)試儀，是上世紀(jì)八十年代后發(fā)展起來的紗線檢驗(yàn)的電子儀器，具有精度高，穩(wěn)定性強(qiáng)的特點(diǎn)。它既出具紗線條干質(zhì)量變異系數(shù)CVm值、細(xì)節(jié)、粗節(jié)、棉結(jié)，同時(shí)還出具相對(duì)線密度及其變異系數(shù)。因此，探討用條干均勻度測(cè)試儀測(cè)得的相對(duì)線密度變異系數(shù)CVAF考核與控制紗線的長片段不勻具有重要的意義。  充分利用檢驗(yàn)儀器的各項(xiàng)功能，一機(jī)多用，既降低了檢驗(yàn)成本，又提高了檢驗(yàn)效率，降低紗線長片段測(cè)量不確定度，提高了檢驗(yàn)質(zhì)量。

2  百米重量變異系數(shù)表征紗線長片段不勻的局限性
    紗線條干不勻在織物組織上表現(xiàn)為包括長片段不勻、短片段不勻、細(xì)節(jié)、粗節(jié)等。長片段不勻主要產(chǎn)生于并條、粗紗工序，明顯的長片段不勻在布面上表現(xiàn)為席紋狀、橫影等，嚴(yán)重影響布面外觀質(zhì)量。因此，國家及行業(yè)相關(guān)紗線標(biāo)準(zhǔn)均用百米重量變異系數(shù)考核、控制紗線的長片段不勻。  百米重量變異系數(shù)的試驗(yàn)方法為切斷稱重法。用等長度的紗線重量的離散性，來反映一批紗線的長片段不勻。紗線條干不勻有兩種情況，即紗線質(zhì)量（線密度）不勻和紗線外觀（直徑）不勻。而事實(shí)上，紗線的不同片段因捻度不勻即緊捻或弱捻導(dǎo)致紗線內(nèi)纖維的密度不同，會(huì)形成等質(zhì)量紗線片段外觀粗細(xì)不一定相等，外觀粗細(xì)相同的紗線片段質(zhì)量不一定相等，因而兩質(zhì)量相同的紗線片段也可能形成布面條干不勻，兩質(zhì)量不等的紗線片段不一定形成布面條干不勻。
    通常我們所考核的條干不勻，都是由于紗線線密度不勻引起的條干不勻。切斷稱重法和電容檢測(cè)法都是基于檢測(cè)由紗線線密度不勻引起的條干不勻。兩者有著共同之處，都是檢測(cè)紗線的線密度。但也有不同的地方，切斷稱重法檢測(cè)出百米紗線的重量，換算成千米即為tex，它可顯示出本批被測(cè)紗線的支數(shù)與工藝設(shè)定支數(shù)之間的差異。電容式條干均勻度測(cè)試儀檢測(cè)出的是紗樣的相對(duì)支數(shù)，單位是百分?jǐn)?shù)，它可顯示出本批被測(cè)紗線之間的支數(shù)差異，但無法明確與工藝設(shè)定支數(shù)之間的差異。
    盡管兩者反映的支數(shù)差異不同，一個(gè)是絕對(duì)支數(shù)，另一個(gè)是相對(duì)支數(shù)。但是反映絕對(duì)支數(shù)離散性的百米質(zhì)量變異系數(shù)和反映相對(duì)支數(shù)離散性的相對(duì)線密度變異系數(shù)，這兩者之間有著相同之處，即都是反映出試樣間的線密度不勻的離散性。

3  應(yīng)用電容式條干均勻度測(cè)試儀反映紗線長片段不勻
3.1  檢測(cè)原理：電容式條干均勻度測(cè)試儀的檢測(cè)原理是:紗條以一定速度通過極板電容器時(shí)，電容量隨紗線中的纖維量的多少或質(zhì)量變化作正比例變化，電容極度板中帶有試樣時(shí)，可將電容器近似看作是一個(gè)多層介質(zhì)(空氣與紗條)串聯(lián)的平板電容器，當(dāng)紗條經(jīng)過電容極板時(shí)，所產(chǎn)生的電容量與紗線中的纖維量成正比。
    由此我們可以看出，紗線通過電容式條干儀檢驗(yàn)時(shí)，紗線中的纖維數(shù)量和質(zhì)量與電容量成正比例變化，在溫濕度條件基本穩(wěn)定的情況下，紗線某一片段的纖維量的變化也基本等效于某一紗線片段線密度的變化。 因此紗線長片段不勻也可以通過電容式條干儀的相對(duì)線密度變異系數(shù)CV AF反映紗線的長片段不勻。
3.2  通過一組試驗(yàn)進(jìn)行百米重量變異系數(shù)與相對(duì)線密度變異系數(shù)CV AF反映長片段不勻的結(jié)果對(duì)比。
3.2.1  試驗(yàn)儀器
    YG135G條干均勻度測(cè)試儀    長嶺紡織機(jī)電科技有限公司
    EL-200S電子天平           北京嘉麓野儀器設(shè)備有限公司
3.2.2  溫濕度
    采用南京博森科技有限公司二次回風(fēng)及水噴淋機(jī)組：
    溫度:20℃±1.0℃    濕度:65±2%RH
3.2.3  試驗(yàn)計(jì)劃
    因YG135G每批最多試驗(yàn)次數(shù)為24次，所以本試驗(yàn)從現(xiàn)在紡制的常用線密度的樣品中各選取3個(gè)管紗，每個(gè)管紗做8次，選取測(cè)試速度為200m/min，試驗(yàn)時(shí)間為30秒。實(shí)測(cè)試樣長度為100米。
    每次試驗(yàn)在儀器調(diào)整均值、正式檢測(cè)后零秒起，在牽引羅拉處切斷紗線；每次試驗(yàn)結(jié)束后在電容極度板下切斷，再在其首端切去從電容極板到牽引羅拉處的紗線，這樣從每次條干均勻度測(cè)試儀試驗(yàn)中得到長度100米的紗線。條干均勻度檢驗(yàn)完畢后，再用切下的各縷紗線在天平稱重計(jì)算百米重量變異系數(shù)。
3.2.4  試驗(yàn)結(jié)果見表1

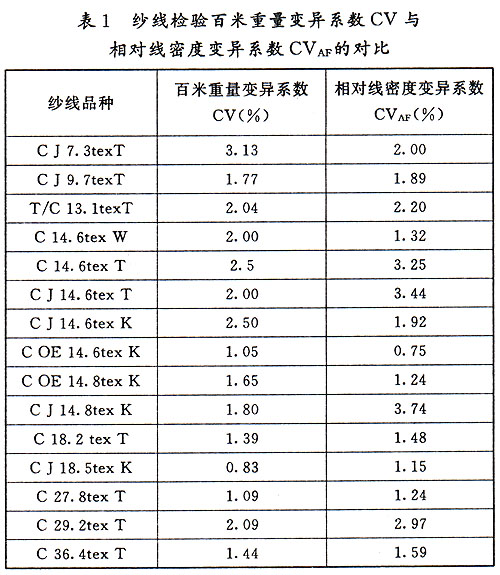

    表1為紗線檢驗(yàn)百米重量變異系數(shù)CV與相對(duì)線密度變異系數(shù)CV AF的對(duì)比。
3.3  結(jié)論
    作為反映長片段不勻的不同檢測(cè)方式，其檢測(cè)原理不同，其結(jié)果就會(huì)有所不同。百米重量變異系數(shù)反映的是紗線重量不勻，而相對(duì)線密度變異系數(shù)CV AF反映質(zhì)量不勻，因此，其檢驗(yàn)結(jié)果并不完全線性相關(guān)。從上表可以看出，同一樣品做出的百米重量變異系數(shù)CV與相對(duì)線密度變異系數(shù)CV AF結(jié)果是不同的，但兩者都是反映了紗線長片段的不勻，原理不同，所以其長片段不勻的結(jié)果也不盡相同。除個(gè)別情況外，兩者所反映的條干不勻的趨勢(shì)是基本一致的。

4  建議
4.1  引用條干均勻度測(cè)試儀反映紗線長片段，無須再搖取縷紗（檢驗(yàn)紗線的百米重量偏差，可搖取少量管紗試驗(yàn)）、每縷稱重、計(jì)算變異系數(shù)等工作，通過做條干均勻度CVm值同時(shí)出具的相對(duì)線密度變異系數(shù)CV AF，反映紗線質(zhì)量方面的長片段不勻，充分發(fā)揮電子檢驗(yàn)儀器的各項(xiàng)性能，減少了試驗(yàn)環(huán)節(jié)，又提高了工作效率，并由此減少測(cè)試不確定度。
4.2  基于反映長片段不勻檢驗(yàn)所需要的的代表性，相對(duì)線密度變異系數(shù)CV AF試驗(yàn)次數(shù)僅能做24次，是不能滿足需要的。電容式條均勻度儀所得的電容量反映的紗線條干不勻，與其它方式所得的各片段質(zhì)量不勻有所不同，它與紗線質(zhì)量不勻密切相關(guān)。

    因此作為條干均勻度測(cè)試儀生產(chǎn)廠，應(yīng)對(duì)最大試驗(yàn)次數(shù)進(jìn)行修改，以適應(yīng)用相對(duì)線密度變異系數(shù)CVAF表征紗線長片段不勻的需要。
