長嶺普絡電清品種較多，功能也有所不同，為適用不同用戶的需求。公司先后開發了DQSS-4A/DQSS-4AG/DQSS-4AT/DQSS-4D/DQSS-12/DQSS-12A/DQSS-16/DQSS-16A/DQSS-24/DQSS-14等型號的產品供用戶選用。在原理、結構及處理方式上即有相同之處，但也有所區別。
由于電子清紗器長期不間斷地工作在較高的溫濕環境下，難免會出現這樣或那樣的問題。下面就以上電子清紗器可能遇到的故障加以分析并提出處理的方法，供大家參考。
一、整機的常見故障與處理方法
1. 電源故障
首先檢查控制箱上各路輸出電壓是否正常。如果不正常首先應斷開負載再進行測量，如果輸出電壓正常了，則可能是由于負載短路電流過大所致，此時應在負載上查找問題。若斷開負載后仍不正常，則問題出在電源，對S4/S4A/S4AG/S4AT/S12A/S8/S8G而言可能是控制箱里的電源板整流濾波或變壓器出現故障。對S4D/S16/S16A/S12A/S14而言則可能是開關電源出現故障。
2. 通訊故障
（1）如果左右車有一邊通訊不通，可將左右車的主電纜對調。若故障現象依舊，說明故障出在控制板或電源板（因為電源板的-15V或+8V對通訊有影響）及控制箱的19芯輸入輸出插座。若故障隨著主電纜轉移，說明故障出在主電纜或某個處理器上。
（2）如果左右車通訊都不正常，則問題出在控制板上，應檢查通訊片與CPU芯片8031之間的信號是否正常。
3. 裝定故障
（1）裝定的錠數與實際使用的錠數不符，可重新裝定參數。
（2）寬窄槽的設定與實際使用的不符，出現不切或亂切，應重新設定。
（3）裝定錯誤。檢查材料系數、紗號及門限裝定是否符合參數設定范圍，若與參數設定值不符，可能是因瞬時斷電，控制板數據保存電路損壞而導致數據恢復到初始狀態。處理方法：重新裝定參數或更換控制板上的數據保護電路上的相關器件。
（4）數據裝定不進去。DQSS-4A/DQSS-4AG/DQSS-4D/DQSS-24可更換控制板上的數據存儲器62256，DQSS-8/DQSS-8G/DQSS-16可更換控制板上的數據存儲器6264。
4.開機后屏幕不顯示、不停地復位或進入不到自檢狀態。
以上三類自檢故障的判斷是在整機可進入到待命狀態才可進行。如果開機后黑屏或不停地復位，機器就不能進入到常態顯示。首先應檢查220V供電電壓是否正常，控制箱上的保險絲是否熔斷，控制箱的電源部分是否有故障。如果電源無故障，更換控制板。
二、處理器的常見故障與處理方法
1. 5V電壓不正常
先檢查7805的輸入端是否為8V，如果不對，應檢查處理器48點插座的1腳與4#或5#電纜相應連線是否開路。如果8V輸入電壓正常，則可能是集成塊或濾波電容短路所導致，可將集成塊的電源輸入端斷開，或?qū)V波電容逐一斷開，當斷開到某一集成塊的電源端或某一濾波電容后，使得5V電壓恢復正常時，該集成塊或某一濾波電容即是故障所在，更換該集成塊或濾波電容即可。
2. 8V電壓不正常
先查處理器的FU1保險絲是否燒斷。有些處理器一上電就燒斷保險絲可能是由于某一處理器芯片插反或某一芯片短路所致。
3. 處理器電平不正常
檢測CD4051的16腳電壓是否為8V。用三用表VD檔測量VD11（HZ7B3）的正、反向阻值，如果阻值很小，說明VD11壞可更換。
4. 通訊故障電平不正常
檢查GAL16V/8D的輸入端信號，正常為正弦波信號。如果無此正弦波信號，可先檢查主振電路，如果主振電路正常，再測量GAL16V/8D的輸出端有無信號，如果沒有即可確認為GAL16V/8D損壞。
5. 某一錠檢測頭執行燈刀信號檢查時,燈不亮也不發刀
先檢查74HCT374的輸入端與D10 、D18連線是否接通、輸出端與插座的連線是否接通、輸出端與隔離電阻是否開路？如果通路正常，則可能89C51或74HCT374損壞。
6. 前7錠（或后八錠）燈刀檢查,燈不閃亮也不發刀
首先用示波器檢測D10/74HCT374（或D18/74HCT374）1腳DE端有無信號，即在執行發刀程序時，1腳應有若干5V脈沖組合信號。如果沒有，即始終為0V或5V電平，再檢查D19（74HCT08）的輸出，前七錠查D19的11腳，后八錠查D19的3腳，看是否正常。如果信號正常而不切刀，更換D10（74HCT374）。
其次再檢查D10/74HCT374（或D18/74HCT374）的CLK端電平，正常時為0V電平，如果出現半高半低電平就有可能是D23（74HCT04）壞。
7. 前7錠（或后8錠）燈刀檢查時,燈閃亮但不發刀，或切刀無力
燈刀檢查時，燈閃亮說明控制信號正常，可能是充電電容充放電不正?；?6V電壓未接通所導致。若是R31（或R30）電阻開路，需更換電阻。若是C29（或C28）電容充放電性能變差，那就需要更該換充電電容。
8. 一個處理器15錠檢測頭執行燈刀檢查時，燈閃亮但不發刀
檢查該處理器48點插座的16腳與4#或5#電纜相應連線是否開路。
9. 某一檢測頭投紗時，檢測頭電平不變化
先檢查該錠檢測頭所對應的CD4051輸入端通路是否正常、電阻是否開路，否則就是由CD4051本身內部故障引起。
10. CD4051的6腳INH控制信號不正常導致檢測頭亂切
此時可檢查D23(74HCT04)輸入端,如果輸入端正常而輸出端波形失真或變?yōu)榘敫甙氲?更換D23(74HCT04)。
11. 處理器通訊正常而電平全為FF
先檢查CD4051的7腳輸入端,正常時應為-7V，如果此電壓不正常可檢查三端穩壓器D9(79L12)的輸入輸出端，若輸入端電壓不正常可檢查處理器插座與控制箱的連接線是否開路。如果輸出電壓不正常可判斷為三端穩壓器79L12壞或VD12(HZ7B3)二極管擊穿。
12. 處理器電平為FF

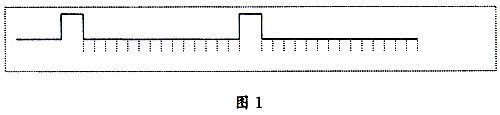

先檢查LF347四運放的7腳即第二級放大輸出,用三用表測量7腳直流電壓，其正常值應為1V左右，而用示波器測量應為圖1波形，如果信號不對，變成了高電平，再看運放的負電源11腳電壓是否正常，如果正常更換LF347。
13. VD2（LM336/2.5V）輸出電壓不正常導致檢測頭電平不穩定亂切
VD2（LM336/2.5V）為A/D模數轉換器提供基準參考電壓，共有三個管腳，三端的電壓值分別為2.5V（1腳）、5V（2腳）、0V（3腳）。如果2腳5V不正常，可檢查R5電阻是否開路。如果5V正常而1腳輸出不正常，則VD2壞。
14. 震蕩晶體故障導致通訊不通

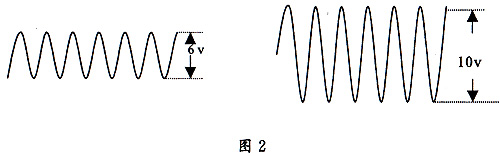

V1震蕩晶體輸出應為12MHZ高頻正弦波，兩端信號分別如圖2。若為高電平則會導致整個處理器工作狀態不正常，通訊不通。
15.
