1 概述
    織機網絡監測系統是專門為紡織企業織布車間研制的計算機聯網監測系統，可實時監測每臺織機的運行狀態，統計每臺織機在運行中的數據，對車間日常的生產管理和設備維護具有指導意義，從而達到降低成本、提高經濟效益的目的。
2 基本性能和技術指標
  2.1  基本性能
     a)織機狀態的實時監測和顯示及維護
     b)產量統計
     c)停車次數和停車時間統計
     d)機臺效率監測
     e)數據統計和處理功能
     f)顯示、打印報表
     g)權限管理
     h)網絡管理
  2.2  技術指標
     a)適用機型 適用有信號輸出的所有織機, 特殊接口的可訂制
     b)最大數量 每個服務器最多支持1024臺織機
     c)數據速率 RS485數據總線115200bps, 滿負載情況下10秒鐘刷新一次
     d)掉電數據保存 斷電后數據保存可達3年
3  原理及組成
  3.1  原理
    采集板根據織機輸出的狀態信號進行狀態確定和數據統計形成可以直接顯示的狀態信息和數據。中繼板完成通訊轉接，將控制板下發的命令和數據下發給采集板，將采集板的數據上傳給通訊控制板。控制板根據計算機的狀態進行數據讀取和上傳給計算機。最后由計算機對數據進行顯示、統計、管理生成對生產需要的各類報表。數據傳送采用同一的通訊協議。
  3.2  組成

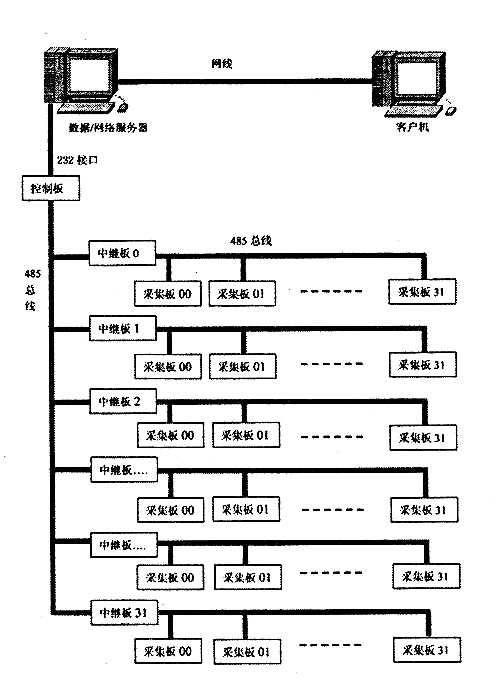

   系統組成見框圖：
   整個系統分為上位機和下位機 兩部分。
   上位機有分為服務器和客戶機。
   下位機為控制板、中繼板和采集板。采用兩級485總線采集數據和232接口與計算機通訊組成，如系統框圖所示?？刂瓢逯饕瓿蓴?shù)據上報和數據查詢，中繼板主要對接收到的控制板數據進行解釋、說明和選擇傳送以及將采集板上傳的數據轉發給控制板，采集板根據接收的數據和自己的狀態發送不同的數據。
4  技術特點
   a）服務器程序采用Linux操作系統，C語言編程，穩定性高。
   b）客戶機可以直接使用Windows的IE，使用方便。
   c）下位機采用MSP430F147為主控芯片，功耗低、效率高、穩定性好。
   d）利用電池保電，保證數據不丟失。
